No

項目

内容

備考

1

適合エンジン

・10kW～250kW (最大出力)

2

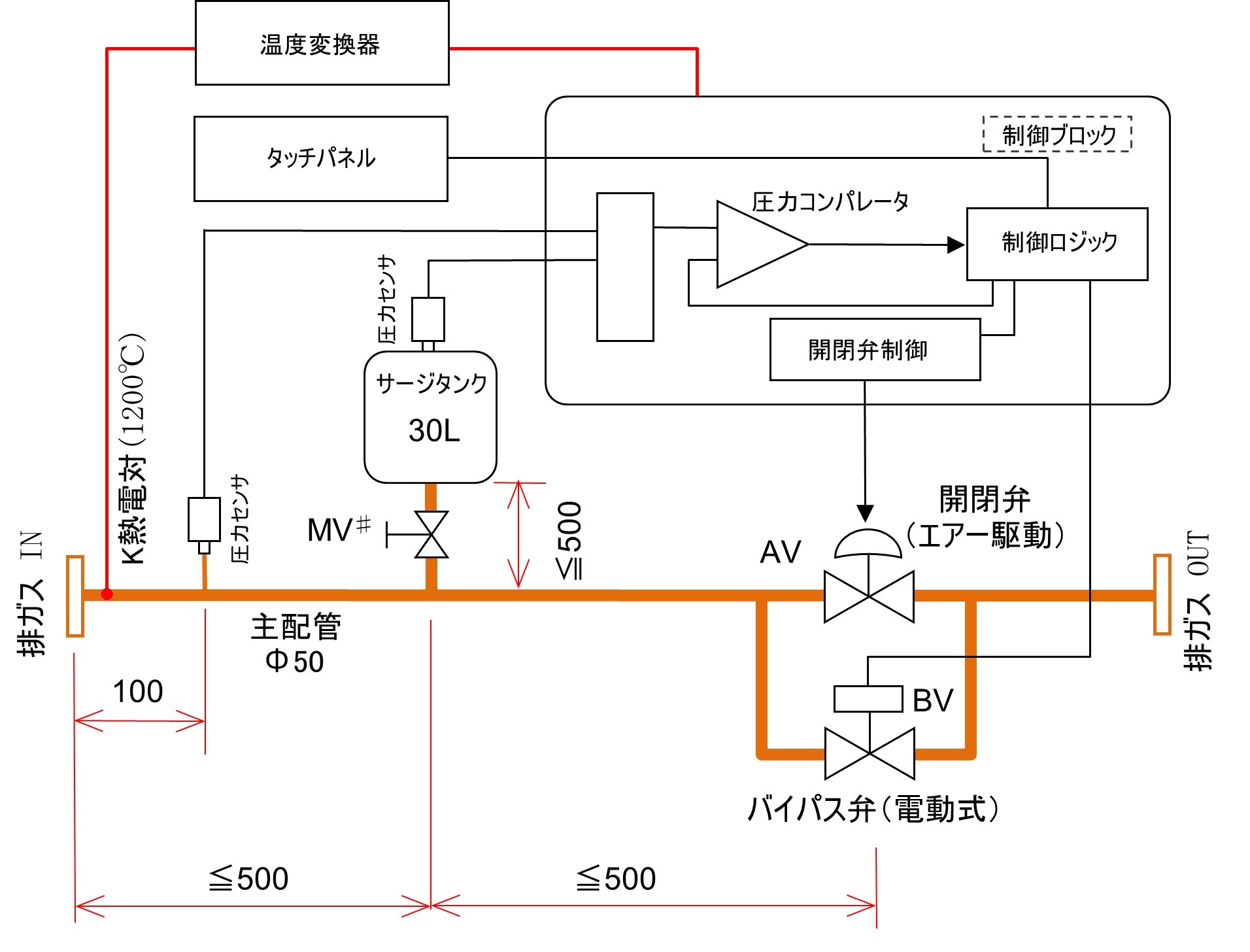

主配管 内径

・φ50mm±5mm

3

排ガス温度・圧力

最大定格

・最大温度：550℃

・最大圧力：60kPa

70kPaで
安全弁が作動

4

排気圧力センサ

・測定レンジ：-50kPa～+100kPa

・精度：0.5%FS（±0.5kPa）

5

排気温度センサ

・測定レンジ：0～1200℃

・精度：1%FS（±12℃）

6

サージタンク

・容量：30Lまたは40L

^♯MVはオプション

7

開閉弁

・開閉速度：0.5秒以内

8

バイパス弁

・開閉速度：約2～10秒

9

安全弁

・弁動作：70kPa以上で開

10

外部出力

・排気圧力・排気温度・開閉弁(ON・OFF)　

電圧出力

11

並列運転信号接続端子

・並列運転用のマスター＆スレーブコネクタ

12

電源

・AC 85～110V  / 50～60Hz (400VA)

・AC 220～240V / 50～60Hz (400VA)

発注時指定

13

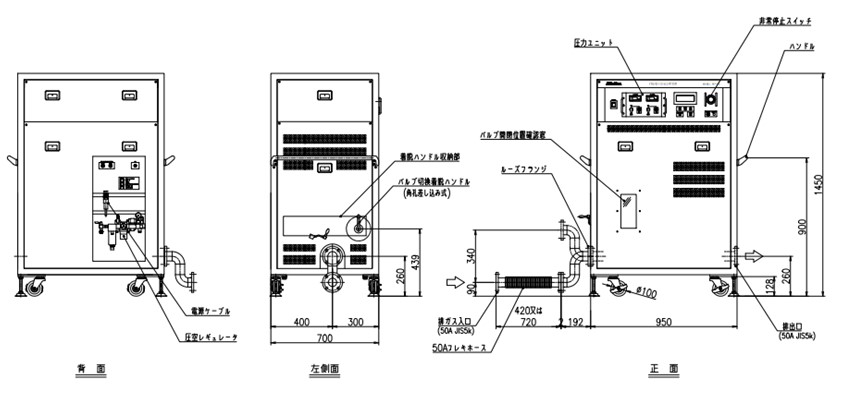

外形寸法　

本体：W:約950，H:約1450，D:約700　(260kg)

操作ユニット：W:230，H:100，D:110 (2kg)

No

項目

内容

備考

1

メイン表示装置

表示装置

タッチパネル（110×40）

測定値表示

排気圧力・排気温度・タンク圧力

運転モード

自動運転・自動排気圧力調整・手動排気圧力調整

設定

繰返回数・判定圧力・遅延タイマー・監視レベル

運転操作

運転開始・運転中止・運転一時停止

手動操作

開閉弁の全開／全閉・バイパス弁開閉操作

ステータス

エラー表示・バルブ位置表示

自動運転工程

運転工程をフロー図で表示

2

排気圧力自動調整

（手動調整機能あり）

①車両またはエンジンを試験状態で本機に接続する．

②バイパス弁を全開にして開閉弁を閉じる．

③排気圧力が35～40kPaになるようにバイパス弁の弁開度を調整する．

3

自動運転機能

※排気圧力調整が完了した場合

①  開閉弁を閉じる．

②  排気圧力が35kPa以上になったら開閉弁を開く．

③  弁開後、規定時間休む．

④  再度、①～③を規定回数（2500回）繰り返す．

⑤  終了時は開閉弁、およびバイパス弁は全開となる．

4

連動運転

・本装置は複数台連動が可能．

連動運転は、連動する装置のうち１台がマスター機、他をスレーブ機とし、スレーブ機がマスター機に同期運転をする機能．
排気管が２本以上の車両に有効．

5

監視機能

供給エアー

（常時）

・供給エアー圧力の監視
エラーの場合はバイパス弁を全開＆運転中止．

排ガス温度

（常時）

・排ガス温度が600℃以上で、開閉弁およびバイパス弁を全開．　

排ガス圧力

(常時)

・排ガス圧力の監視

運転中：50kPa以上で警告．

常時  ：60kPa以上で全弁全開し、調整および運転中止．

到達時間

（運転中）

・開閉弁の閉後、規定圧に到達する時間を監視．
60秒以上で全弁全開＆運転中止．

圧力回復時間

（運転中）

・開閉弁：閉後の圧力到達時間の監視
