- 各種流量計の差圧計測

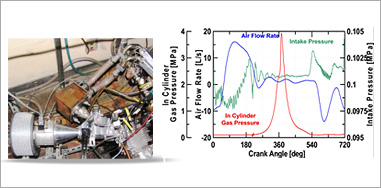

- エンジンの筒内圧力計測
- コモンレール噴射装置の燃料圧力計測
- DPF差圧計測
- 大気圧計測
- 同時多点圧力計測
圧力計測とは
圧力計測は計測対象が多種多様であることが特徴です。エンジンの筒内圧力の計測では高温・高圧・高応答が要求され、大気圧の計測では高精度・高分解能が要求されるなど、正確な圧力計測には用途に応じた圧力計の選定が不可欠となります。Sokkenは長年の経験を活かして、ユーザに最適な圧力計を提案します。
利用シーン
製品一覧
707N
超高精度 水晶振動子型圧力計 モデル707N は，ゲージ圧・絶対圧に対応して開発された圧力計で，精度 0.01%FS という超高精度を実現した圧力計です．
資料ダウンロードあり
Sokkenが提供する圧力計を大別すると、
・ 絶対圧計 → 真空を基準とした圧力
・ 差圧計 → 大気から隔離された2点間の圧力
・ ゲージ圧計 → 大気圧を基準とした圧力
・ 連成圧計 → 大気圧基準のゲージ圧と真空圧から成る圧力
の4種類があり、その中にも測定精度や測定レンジおよび応答性の異なるもの等、皆様のご要望にお応えできる機種を選定するにはかなりの労力を要します。そのような皆様の負担を軽減し、様々なアプリケーションに最適な機種が容易に選定できるセレクションガイドを用意しました。
UHP-808
超高圧型 デジタル圧力計MODEL UHP-808は、液体・気体の超高圧70～700MPaの圧力領域を測定する圧力計です。超高圧起歪筒にホイルストレーンゲージを接着し、超高圧圧力－歪変換－ストレーンゲージ抵抗変化から超高圧を計測する方式です。ディーゼル機関のコモンレールポンプ吐出圧力、超高圧リークテスタ、食品の高圧殺菌、地底内部圧力などの超高圧圧力測定のニーズに応えます。
資料ダウンロードあり
PHN-22-x G：ゲージ圧、C：連成圧、A：絶対圧
高精度・高速応答型 デジタル圧力計モデルPHN-22は、気体・液体の計測に使用できるデジタル圧力計で、ゲージ圧、連成圧、絶対圧等の測定モードがあります。精度は±0.1％FS、長期間安定性±0.25％FS/年で0-10(V)基準のアナログ出力を標準装備しています。周波数応答や高温使用、液体気泡抜きなどの使用条件を考慮した圧力計測が可能なセンサ外付型、圧力単位変換、脈動圧力平均化フィルタ等もオプションにより指定できます。
資料ダウンロードあり
PEN-33-x G：ゲージ圧、D：差圧、A：絶対圧、C：連成圧
エコノミー型 デジタル圧力計PEN-33型はストレインゲージ変換方式を使用した圧力計で、すべての計測モードに対応できる圧力計です。
資料ダウンロードあり
PA-88
高精度・高安定型 デジタル絶対圧力計モデルPA-88シリーズは，液体・気体の絶対圧計測用に開発された絶対圧力計で，±0.1%FS以内の高精度，±0.25%FS以内/3年間の長期安定性という優れた特性を有する圧力計です．
資料ダウンロードあり
PZ-77
高精度・高安定型 デジタル差圧計モデルPZ-77は、拡散型ストレーンゲージ技術を採用した差圧計で、重要なセンシングエレメントは大気から完全密封された高純度のシリコンオイル中に浸し、受圧部とセンシング部を完全に分離した構造にしています。この技術によって±0.1%FSの高精度が確保でき、高ライン圧力や過大圧力、温度特性にも優れた圧力計を実現しています。また液体や気体の腐食性流体等の条件においても使用可能であり、高精度高信頼性を確立し多方面のお客様から高い評価を得ています。
資料ダウンロードあり
