特長

• センシングエレメントは、大気から完全密封されたシリコンオイルの中で動作するため、大気中の温度や湿度の影響を受けることなく、±0.1%FS/年の高精度があり、0.25%FS/3年の長期信頼性を有しています。
• 10kPa以下の微圧、低圧レンジでは耐ライン圧力や耐過大圧力が100倍以上あり、これらの圧力によるセンサの破壊を最小限に留めています。
• 気体、自動車排気ガス、水、オイル等、ステンレスを腐食させない流体中でも適用でき、真空ラインでも高精度計測が可能です。

仕様

アプリケーション

• 自動車産業
  エンジンの吸入負圧、排気圧、ブローバイガス圧力、ラジエータ水圧、車体風圧、ターボチャージャによる回転圧力、エンジン油圧等
• エネルギー開発、化学工業
  発電用水車の落差水圧、水力機器の高精度差圧計測、パイプライン圧力
  気相平衡圧力、気液平衡圧力、PVT圧力、各種反応圧力
• 電気電子工業
  パソコン冷却風圧、電子機器冷却ギャラリー圧力、エアコン送風圧力
• 建築土木関係
  建物風圧、部屋間差圧、道路トンネル換気測定、大気圧測定

関連製品

エコノミー圧力計　PEN-33

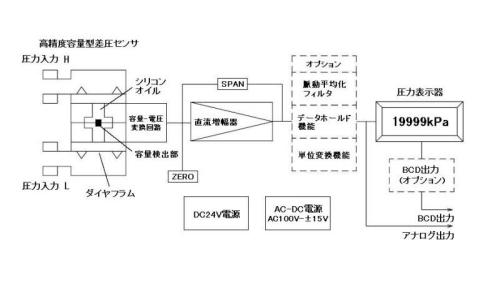

 高精度差圧計PZ-77は、拡散型ストレーンゲージを用いた圧力検出器を使用しています。この差圧計のシステム図を以下に示します。

　センサは高ライン圧力や過大圧力、および優れた温度特性でありながら±0.1%FSの高精度を実現するため，通常の拡散型とは異なる検知方式を開発しました。

　もっとも重要なセンシングエレメントは，大気から完全密封されたシリコンオイル中に絶縁配置し，大気中の気温や湿度による影響を完全に遮断しています。受圧エレメントで圧力を受け、シリコンオイルを通してこの力をセンシングエレメントに伝達します。この方式により微圧、低圧レンジでは100倍以上のライン圧力や過大圧力、真空ライン圧力でも高精度計測が可能となり、気体、自動車排気ガス、水、オイル等、ステンレスを腐食させない流体中においても高い信頼性で使用できます。

　差圧センサの出力は増幅器を通して5桁のデジタル表示器に入力され、最大19999までの表示が可能です．DC0～10Ｖのアナログ出力が標準装備され、オプションにより単位変換、データホールド、脈動圧平均化フィルタ、BCDデジタル出力も装備できます。

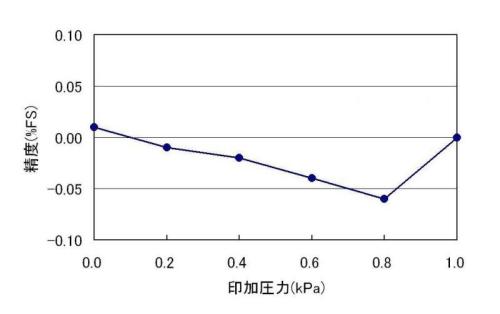

　下のグラフはモデルPZ-77の差圧精度の例を表したもので、１ｋPaの低圧でも精度が0.1%以内に入り、再現性も極めて優れた結果を示しています。

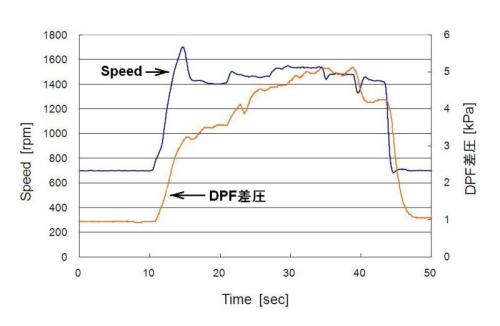

次に示すグラフは、ディーゼルエンジンの排出ガスを浄化するDPFの差圧特性を示したもので、エンジン回転数に対応してDPF差圧が上昇する様子を測定しているのが分かります。
