高速応答型 圧力信号増幅器
DPC-１
製品情報
司測研のモデルDPCシリーズ リラクタンス型差圧センサ用増幅器は、当社モデル P7D、P3D、P90D等の差圧センサにマッチするように製作された増幅器です。
DPC-1 はラックマウント可能な増幅器で多チャンネル化にも最適です。
（仕様）
| 項目 | 内容 |
|---|---|
| 適合差圧センサ | P7D、P3D、P90D、P90DLの各センサ |
| 適合インダクタンス | L1、L2 約20mH ±5％ |
| 適合センサ電圧 | 約20MV/V/FS圧力以上のセンサ |
| 励振電圧 | 約5 KHz方形波 約15Vp-p |
| 直線性 | インダクタンス変化－出力特性 ±0.5％以内 |
| 周波数応答 | DC～1 KHz ±5％ |
| 温度安定度 | ±0.1％FS/40°C |
| 電源安定度 | ±0.1％FS/±10％ |
| 長時間安定度 | ±0.5％FS/10H以内 |
| 残留キャリヤー電圧 | 30MVp-p以下 |
| 使用温度 | 0～50°C |
| 出力 | 0～10VFS/FS圧力 出力抵抗100Ω以下 |
| 出力切換 | 0ー1V／0ー10V切換付 |
| 電源 | AC100V50～60Hz５W |
| 付属品 |
圧力センサ接続ケーブル 3m1本 出力ケーブル 3m1本 |
| 重量 | 約1.5kgw |

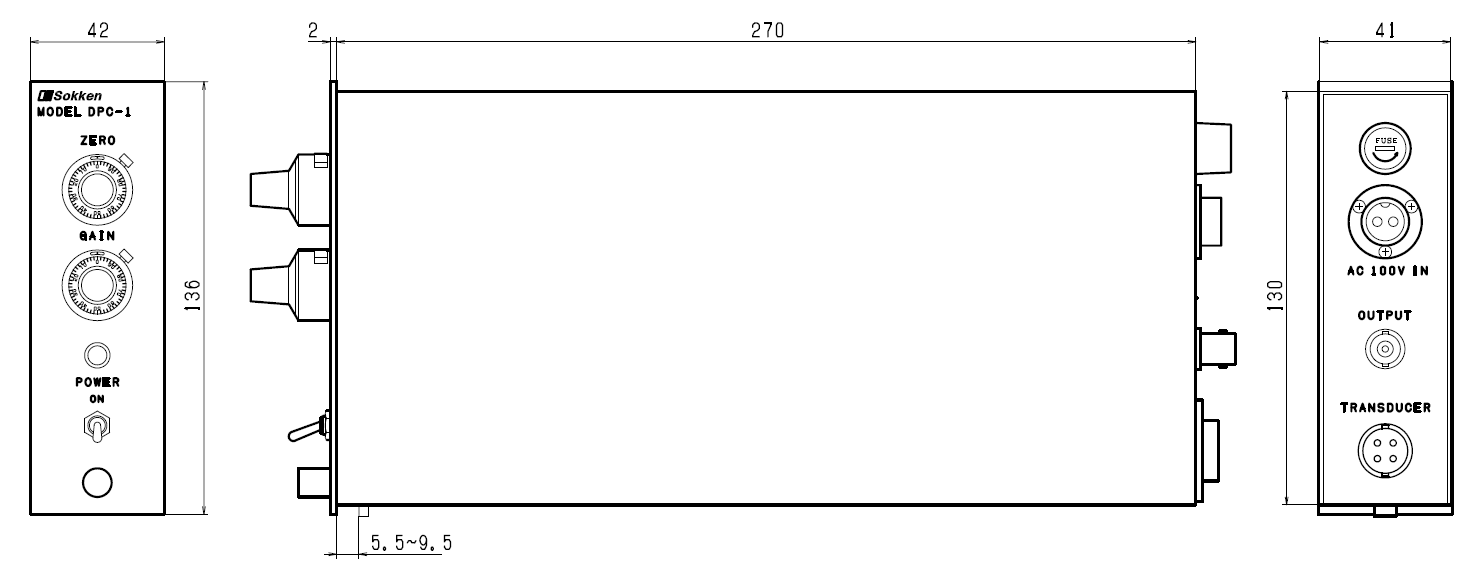

下記に、正面図、側面図、背面図を示します。

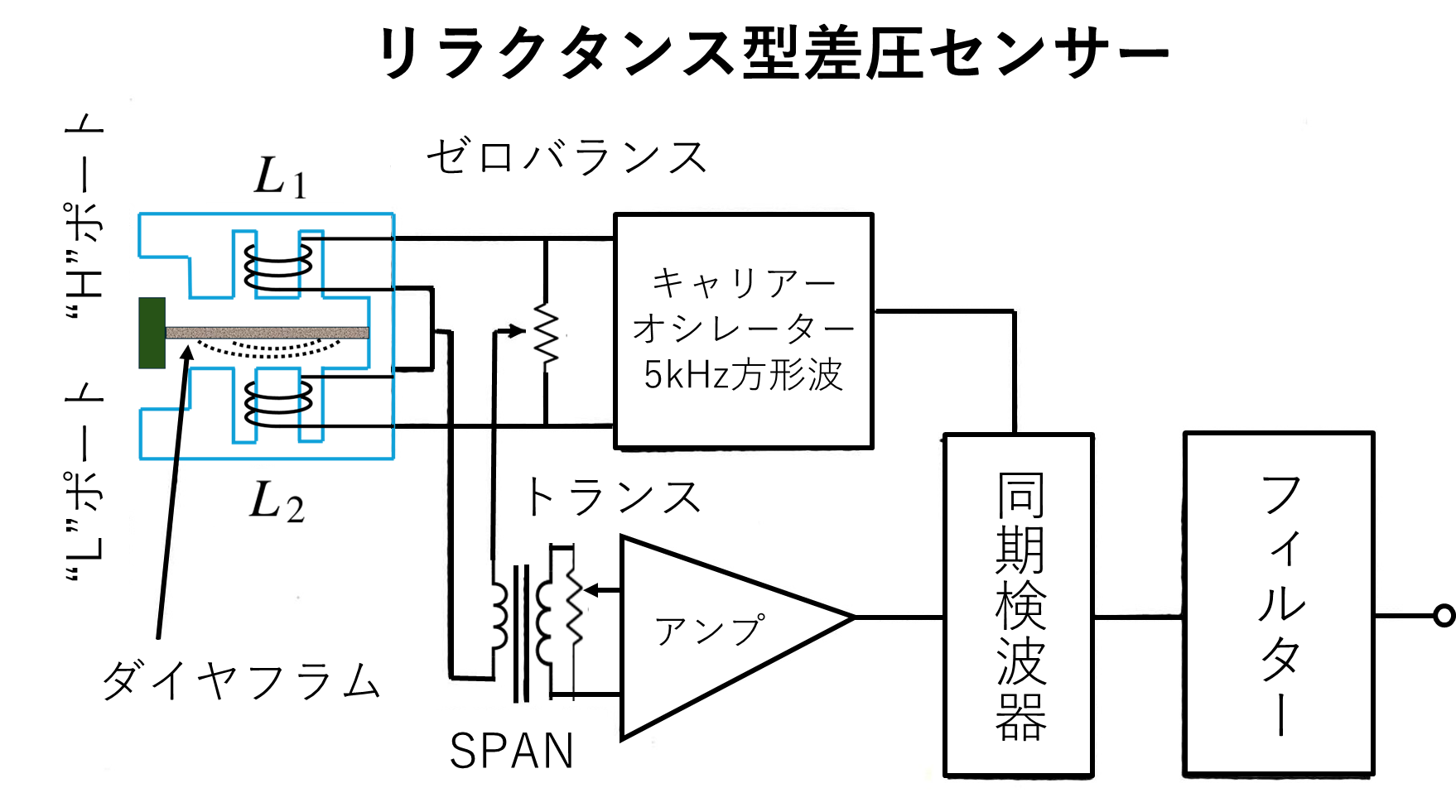

計測原理
圧力により受圧膜が変位しますと磁気抵抗変化が起きてL1、L2の差動インダクタンスが変化し、この変化がブリッジに印加されたキャリアー電圧によって微小なキャリアー電圧変化となって出力されます。この電圧をキャリアー増幅器で増幅し同期検波（複調）してキャリアー分をフィルタで除去して直流増幅し、出力が得られます。
（ブロックダイアグラム）
価格は仕様により異なりますので、別途お見積りいたします。「ご相談・お問い合わせ」より気軽にご連絡ください。
